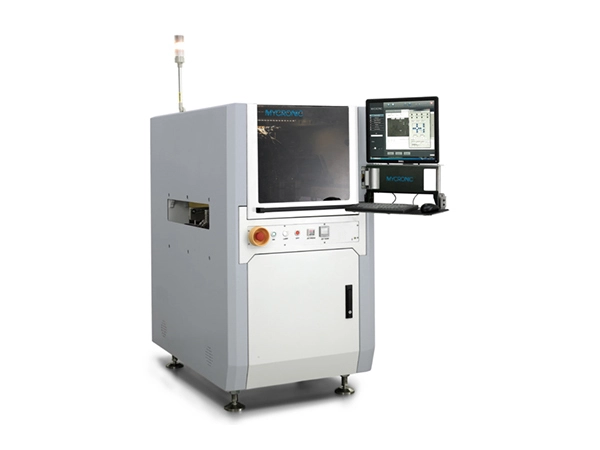

MYJ10X litavimo pastos reaktyvinio spausdinimo sistema talpina neplokščias PCB (kurių aukščio skirtumai yra mažesni nei 0,4 mm) ir siūlo valdomą litavimo pastos storį, leidžiantį vartotojams nurodyti skirtingą storį įvairiose vietose. Jis palaiko spausdinimą tiesiai ant komponentų, todėl tinka 3D / sukrauti surinkimo procesams, ir užtikrina didelį efektyvumą, nes nereikia naudoti trafaretų.
- Nereikia trafareto; ypač tinka naudoti, kai reikia specifinių litavimo jungčių formų
- Greitas įvairių produktų programavimas ir tikrinimas
- Gali valdyti didelius litavimo tūrio skirtumus tarp gretimų to paties gaminio trinkelių
- Lengvai palaiko PoP (Package-on-Package) litavimo dozavimo programas
- Nereikalingas valymas; itin lengva priežiūra
- Ypač tinka gaminiams su dideliu integravimo tankiu
- Lankstus dozavimas, tinkantis produktams su nelygiais paviršiais (įvairaus aukščio); tikslus litavimo tūrio valdymas
| Pagrindiniai parametrai | MYJ10X linijinė litavimo pastos purškimo platforma |
| Matmenys | 770 x 1200 x 1400 mm (P x A x A) |
| Mašinos svoris | 650 kg (standartinė konfigūracija) |
| Dozavimo zona | P x S = 350 mm x 475 mm (standartinė konfigūracija) |
| Maks. PCB dydis (vienos juostos režimas) | P x S = 350 mm x 475 mm |
| Maks. PCB dydis (dviejų juostų režimas) | P x S = 350 mm x 210 mm (dviejų takelių vienu metu) |
| Konvejeris | Aukštis 890–965 mm; standartinis SMEMA ryšys; galimas dviejų takelių variantas |
| Konvejerio keliamoji galia (su armatūra) | 3 kg (reikia pritaikyti sunkesniems kroviniams) |
| Konvejerio pločio reguliavimo diapazonas | Vienvėžė: 50–475 mm; dviejų takelių vienu metu: 50–210 mm |
| PCB storis | 0,5 mm < T < 6 mm; reikalingas pritaikymas kitiems storiams |
| Padėties nustatymo tikslumas | ±30 μm @ 3σ (X, Y) |
| Pakartojamumas | ±15 μm @ 3σ (X, Y) |
| Maks. greitis | 1000 mm/s (X, Y) |
| Maks. pagreitis | 1 g (X, Y) |
|
|
|
| Pagrindiniai parametrai | Litavimo pastos purškimo vožtuvas |
| Vožtuvo konfigūracija AP (maža) | 215–260μm; 2,1–3,2nl; 200 Hz |
| Vožtuvo konfigūracija AG (vidutinė) | 330–520μm; 5–20nl; 160–300 Hz |
| Medžiagos tiekimo oro slėgis | 15,9 psi |
| Purškimo aukštis | 0,6±0,1 mm |
| Sertifikavimo tipas | CE |
