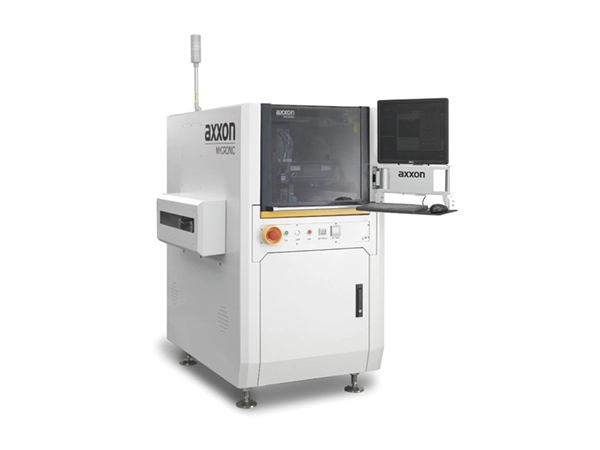

„Au“ serijos, visiškai automatinės, didelės spartos dozavimo sistemos tinka įvairiems dozavimo darbams.
Integruotas rėmo dizainas užtikrina konstrukcijos stabilumą, todėl ilgesnis sistemos veikimo laikas, sumažinama prastovos trukmė ir didesnis efektyvumas. Aukščiausios klasės tarptautinių komponentų naudojimas sumažina gedimų skaičių ir žymiai sumažina eksploatavimo išlaidas. Su mažiau susidėvėjusių dalių sutaupomos pirkimo išlaidos. Aukščiausios klasės linijiniai varikliai, suporuoti su mikronų skiriamosios gebos linijinėmis svarstyklėmis uždaro ciklo valdymui užtikrina puikų tikslumą ir patikimumą.
Au serija talpina gaminius su įvairaus dydžio substratais. Ji siūlo lanksčią funkcinių modulių konfigūraciją, pvz., dvigubus bėgius, dvigubus vožtuvus, pakreipimo galimybes ir trijų pakopų apatinį šildymą. Universali platforma palaiko įvairius dozavimo procesus ir klijų tipus, todėl galima greitai pakeisti gaminius. Jis taip pat palaiko lanksčią įvairių dozavimo vožtuvų konfigūraciją, įskaitant purškimo vožtuvus ir sraigtinius vožtuvus.
Sumažina rankinį įsikišimą ir padidina įrangos panaudojimo rodiklius. Tikslus klijų tūrio valdymas ir tikslūs regėjimo algoritmai pagerina dozavimo išeigas. Linijinės variklio pavaros užtikrina greitesnį judėjimą ir sumažina neproduktyvios kelionės laiką.
Pašalina Z ašies judėjimo poreikį. Pneumatinės srovės greitis siekia iki 250 taškų per sekundę – 3–7 kartus greičiau nei įprastas dozavimas, o pjezoelektrinio purškimo greitis gali siekti iki 500 taškų/s. Galima išpilstyti net 3 nL tūrį, o konsistencija nepasiekiama tradiciniais metodais. Bekontaktis veikimas apsaugo nuo adatos susidūrimo su ruošiniu, o galimybė išpilti nedidelius kiekius leidžia jį naudoti kompaktiškose erdvėse.
| Pagrindiniai parametrai | Au99S (inline dozavimo sistema puslaidininkių pramonei) |
| Galios reikalavimai | AC230V 8A 50/60Hz; Mašina: 1,8 kW; Apatinis šildymas: 1,8 kW |
| Oro slėgio reikalavimai | 90 psi (6 barai) |
| Matmenys | 1050 x 1300 x 1450 mm (P x G x A) |
| Svoris | 1370 kg |
| Sertifikavimo standartai | CE |
| XYZ ašies padėties nustatymo tikslumas | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ ašies pakartojamumas | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maksimalus greitis | 1500 mm/s (XY) |
| Pagreitis | 1,5 g |
| Vairavimo sistema | Tiesinis variklis (XY) / servo variklis (Z) |
| Konvejerio apkrova | 3 kg |
| Konvejerio pločio reguliavimo diapazonas | 35–480 mm |
| PCB storis | 0-6 mm |
| Ryšio protokolas | SMEMA |
| Minimalus tarpas tarp kraštų | 5,5 mm |
| Judėjimas Z ašimi | 40 mm |
| Maks. dozavimo zona (viena / dviejų juostų) | 350 × 480 mm / 350 × 215 mm (P × G) |
| Didelio tikslumo pakreipimo sritis (viena / dviejų juostų) | 245 × 425 mm / 245 × 180 mm (P × G) |
