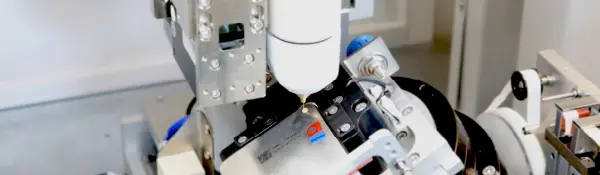

Netaisyklingos formos, apskritimo ar išlenktų gaminių atveju sistema naudoja CCD kamerą išoriniam kontūrui užfiksuoti, automatiškai apskaičiuoja gaminio centrą ir taiko ašies kompensavimą. Tada jis valdo dozavimo valdymo sistemą, kad vykdytų procesą. Erdvinės trajektorijos konvertavimas yra paprastas ir išmanus, užtikrinantis tikslų padėties nustatymą.
Įranga gali užfiksuoti „MARK“ taškus iš standartinio gaminio, kad būtų galima naudoti kaip padėties nustatymo šabloną palyginimui realiuoju laiku, arba nustatyti gaminių vietą aptikdama krašto ypatybes. Jis laiku praneša apie anomalijas, veiksmingai užkertant kelią tokioms klaidoms kaip netinkamas išdėstymas ar praleistas dozavimas.
Papildomos funkcijos apima QR kodo nuskaitymą, MES sistemos integravimą, skysčio lygio aptikimą ir automatinį purkštukų valymą. Tiek valdymo sistema, tiek techninė įranga yra modulinės konstrukcijos, užtikrinančios lengvą valdymą, greitą priežiūrą ir komponentų keitimą.
• Visiškai automatizuotas vaizdo atpažinimas ir dozavimas
• Pirmoje pramonėje sukurta 5 ašių koordinuota valdymo technologija leidžia tiksliai dozuoti bet kokią erdvinę trajektoriją, kurios reikia gaminiui
• Bekontakčio lazerio aukščio matavimo technologija automatiškai nustato gaminio aukštį ir atitinkamai sureguliuoja dozavimo aukštį
• Daug pasirenkamų išplėtimo funkcijų, kad atitiktų įvairius dozavimo reikalavimus
- Buitinė elektronika
- Karšto lydalo klijų dozatorius LCD poliarizatoriams ir foninio apšvietimo apskritoms angoms
- Mobiliojo telefono vidurinio rėmo ertmių sandarinimo dozatorius
- Mobiliųjų telefonų įkroviklio ertmių sandarinimas
- Rašalo dozavimas ant vidinių OLED ekrano apvalių angų sienelių

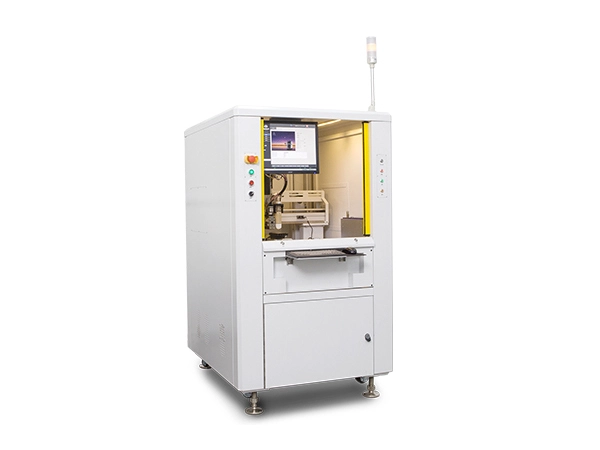

| Pagrindiniai parametrai | AM500N |
| Galia | 220V 3KW 12A 50/60Hz |
| Oro slėgis | 90 psi (5,5 baro) |
| Matmenys | 1000 x 1200 x 1700 (P x G x A); aukštis be FFU |
| Įrangos svoris | 790 kg |
| Ryšio protokolas | SMEMA |
| Vairavimo sistema | Linijinis variklis (XY), servo variklis (Z/A), DDR (C) |
| Operacinė sistema | Win7/10 |
| Dozavimo zona | 3–8 colių; FPC ≤ 150 x 90 mm |
| XYZ kelionės | 450 x 600 x 200 mm |
| XYZ ašies padėties nustatymo tikslumas | XY: ±8 μm, Z: ±10 μm (3σ) |
| XYZ ašies pakartojamumas | XY: ±3 μm, Z: ±5 μm (3σ) |
| Maks. Greitis | 1200 mm/s |
| Maks. Pagreitis | 1,5 g |
