• Itin tiksliai integruotas suvirintas rėmas užtikrina ilgalaikį judėjimo tikslumo stabilumą
• Naudojami importuoti tikslūs rutuliniai varžtai, užtikrinantys aukštą judėjimo tikslumą ir tylų veikimą
• Su servo variklio uždaro ciklo valdymu; minimali skiriamoji geba 0,002 mm, didžiausias greitis 800 mm/s ir pakartojamumas ±0,025 mm
• Įrengtos nerūdijančio plieno grandinės su 3mm/5mm prailgintais kaiščiais; keliamoji galia iki 10kg
• Apsauginė vikšrų grandinių konstrukcija apsaugo nuo užteršimo klijais
• Pasirenkami vieno arba dviejų segmentų takeliai, atitinkantys skirtingus ciklo trukmės (CT) reikalavimus
• Vikšrų profiliai pasižymi kietai anoduota apdaila, užtikrinančia išskirtinį patvarumą
• Patogi sąsaja; paprasta valdyti ir lengva išmokti
• Palaiko kinų/anglų kalbos perjungimą, kad būtų patenkinti įvairūs kalbos poreikiai
• Daug funkcijų; palaiko įvairių proceso parametrų uždarojo ciklo stebėjimą
• Palaiko internetinį ir neprisijungusį programavimą, kad atitiktų įvairius veiklos vietoje poreikius
• Išplečiama, įtraukiant MES gamybos atsekamumo sistemas
• Palaiko CCD pagrįstą atskaitos ženklo padėties nustatymą, kad būtų užtikrintas dangos tikslumas ir gamybos stabilumas
• Programine įranga pagrįstas automatinis regėjimo kompensavimas efektyviai pašalina padėties klaidas, atsirandančias dėl plokštės nesutapimo
• Palaiko CCD programavimą, žymiai sumažindamas laiko sąnaudas, susijusias su mokymu rankiniu būdu

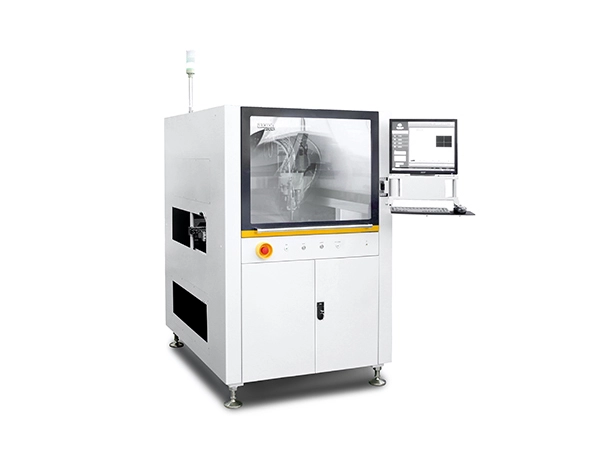

| Pagrindiniai parametrai | AC-500D |
| Galia | 220V, 2,2kW, 10A, 50/60 Hz |
| Oro slėgis | 80 psi (5,5 baro) |
| Matmenys | 1194 × 1462 × 1610 mm (P × G × A) |
| Mašinos svoris | 700 kg |
| Išmetimo reikalavimai | Skersmuo 200mm, Oro srautas ≥13m³/min |
| Pločio reguliavimo metodas | Elektrinis |
| Ryšio protokolas | SMEMA |
| Dozavimo zona | L750 × W600 mm (vienas vožtuvas) |
| L650 × W600 mm (V-5000 + V-420) | |
| L650 × W550 mm (V-5000 Tilt + V-420) | |
| X/Y ašies greitis | 800 mm/s |
| X/Y ašies maks. pagreitis | 0,8 g |
| X/Y/Z ašių pakartojamumas | ± 25μm, 3σ |
| X/Y/Z ašies pavaros sistema | Servo variklis, rutulinis varžtas |
| Z ašies greitis | 300 mm/s |
| Z ašies maks. pagreitis | 0,3 g |
| Konvejerio apkrova | 10 kg |
| Min. lentos plotis | 50 mm |
| Maks. lentos plotis | 650 mm |
| Maks. board length | 700 mm |
| Min. lentos kraštų prošvaisa | 5 mm |
| Maks. komponento aukštis | 100 mm virš ir žemiau konvejerio paviršiaus |
| Konvejerio aukštis | 900±20 mm |
| Konvejerio greitis | 2-5m/min |
| Perteikti kryptį | Kairė → Dešinė, Dešinė → Kairė |
| Apačios grįžimo takelio aukštis | 500 mm atstumas nuo transportavimo takelio |
