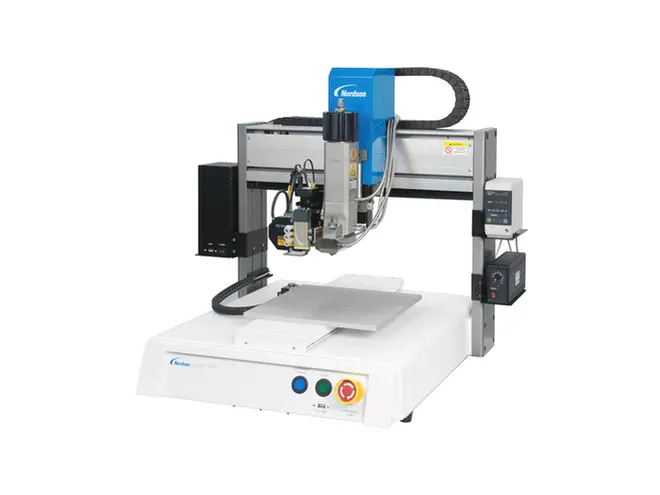

Profesionali UNITY Motion™ programinė įranga ir integruotos regėjimo galimybės leidžia lengvai nustatyti ir programuoti Unity 4 ašių sistemą. Vienalaikis X ir Y judėjimas U ašies sukimosi metu suteikia tikslius programavimo taškus dozavimui bet kokiu kampu išilgai 360° sukimosi plokštumos.
| Modelis | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Ašių skaičius | 4 ašys | 4 ašys |
| Didžiausias darbo plotas (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 colio) | 350/400/100 mm ±1080° (13,8/15,7/3,9 colio) |
| Ruošinio naudingoji apkrova (Y/U) | 7/2 kg (15,4/4,4 svaro) | 22/2 kg (48,5/4,4 svaro) |
| Įrankio naudingoji apkrova | 8 kg (17,6 svaro) | 8 kg (17,6 svaro) |
| Didžiausias greitis (XY/Z) | 800/320 mm/s (31,4/12,6 in/s) | 500/250 mm/s (19,7/9,8 in/s) |
| Maks. greitis (U) | 1080°/s | 1080°/s |
| Vieneto svoris | 61 kg (134,5 svaro) | 70 kg (154,3 svaro) |
| Matmenys (P x G x A) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 colio) | 820 x 672 x 867,5 mm (32,2 x 26,5 x 34,2 colio) |
| Pavaros sistema | 3 fazių mikropakopinis variklis | Uždarojo ciklo žingsninis variklis ir vairuotojo paketas su absoliučiu jutikliu |
| Pavaros sistema (U) | 5 fazių mikropakopinis variklis | 5 fazių mikropakopinis variklis |
| Atminties talpa | PC saugykla | PC saugykla |
| Duomenų saugojimas | PC saugykla | PC saugykla |
| Bendrosios paskirties I/O | 8 įėjimai / 8 išėjimai (16/6 pasirinktinai) | 8 įėjimai / 8 išėjimai (16/6 pasirinktinai) |
| Vairavimo būdas | PTP ir CP | PTP ir CP |
| Maitinimo šaltinis | Automatinis perjungimas, AC 100–240 V, 380 W | Automatinis perjungimas, AC 100–240 V, 380 W |
| Interpoliacija | 4 ašys (3D erdvė) | 4 ašys (3D erdvė) |
| Pakartojamumas | ±0,02 mm (0,0008 colių) | ±0,01 mm (0,0004 colių) |
| Darbinė temperatūra | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Uždarojo ciklo variklio sistema | Nėra | Įtraukta |
| Patarimų aptikimo sistema | Neprivaloma | Įtraukta |
| Didelio tikslumo vizija | Įtraukta | Įtraukta |
| Lazerinis aukščio aptikimas | Nėra | Neprivaloma |
