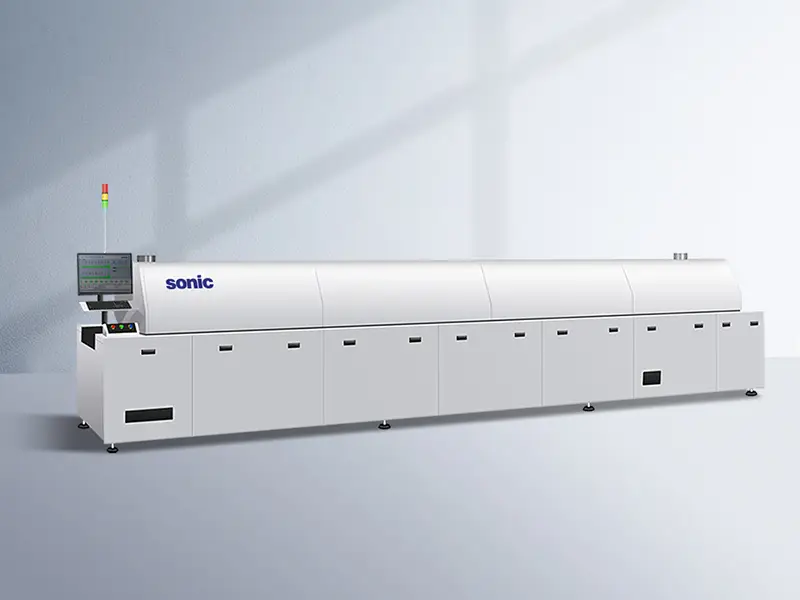

K serijos vakuuminio perpylimo litavimo įranga

CKD Technology sandėlyje yra ne tik visiškai naujų mašinų, kurias galima įsigyti iš karto.

Mes taip pat turime išsamią nuomos verslą, pasiruošę patenkinti jūsų specifinius gamybos reikalavimus ir žymiai sumažinti jūsų pradines investicijas. Norėdami gauti daugiau informacijos, susisiekite su mumis.

CKD turi profesionalių inžinierių komandą, pasiruošusią teikti „iki raktų“ paslaugą.

Dėl prekybos naudotomis mašinomis susisiekite su mumis Whatspp arba el.

--------------------------------------------------------------------------------------

Šioje įrangoje integruotas didelio tūrio, stabilus karšto oro srauto litavimas su vakuuminio litavimo galimybėmis, suteikdamas klientams automatizuotą linijinį sprendimą, užtikrinantį didelį pralaidumą ir mažą našumą (bendras tuščias plotas mažesnis nei 5%). Vakuuminis modulis yra sumontuotas pakartotinio srauto krosnyje, todėl galima tiksliai valdyti vakuumo evakuacijos greitį ir atkartoti standartinius pakartotinio srauto temperatūros profilius, kad būtų galima atlikti litavimą.

● Šildymo technologija

Naudoja patentuotą aukšto statinio slėgio karšto oro cirkuliacinio šildymo technologiją, kad atitiktų didelių komponentų (pvz., keraminių BGA) ir didelio tankio mažų PCBA gaminių komponentų litavimo reikalavimus; efektyvus šildymo ilgio santykis vienai zonai SONIC reflow sistemoje viršija 84%.

● Anuliavimo rodiklis

Ištuštinimo greitis yra mažesnis nei 5%, todėl padidėja elektros laidumas ir šilumos išsklaidymo efektyvumas, kartu prailginamas gaminio naudojimo laikas.

● Trijų pakopų išmanioji lentų transportavimo sistema

Šildymo zona — Vakuuminė kamera — Aušinimo zona

● Patogi valdymo sąsaja

Įrengtas tarptautinio prekės ženklo kompiuteris ir speciali programinė įranga, veikianti „Windows“ sąsajoje; sąsaja yra intuityvi, todėl gamybos parametrai yra aiškūs iš pirmo žvilgsnio.

● Mažos priežiūros išlaidos

Modulinė konstrukcija leidžia lengvai surinkti/išmontuoti ir patogiai apžiūrėti; reikalauja minimalios priežiūros.

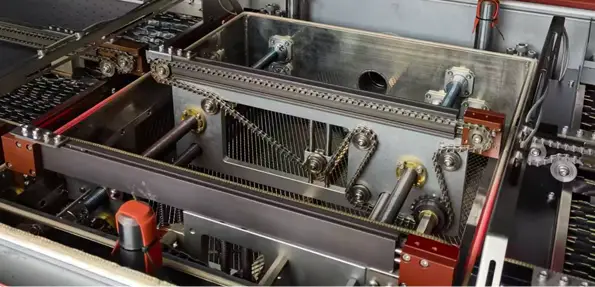

Pažangus vakuuminės kameros dizainas

Pažangi vakuuminės kameros konstrukcija užtikrina puikų sandarinimo efektyvumą ir įrangos ilgaamžiškumą; patentuotas aktyvus šildymas per vidutinės bangos infraraudonųjų spindulių stiklo keramikos plokštes garantuoja litavimo proceso patikimumą.

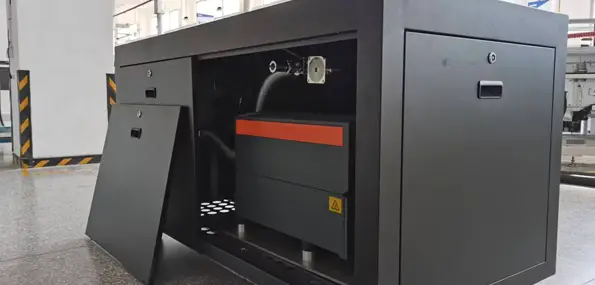

Nepriklausomas vakuuminio siurblio dizainas

Nepriklausoma vakuuminio siurblio konstrukcija sumažina vibracijos poveikį vakuuminei kamerai: užtikrina patikimą ir stabilų vakuuminį procesą, palaiko kelių pakopų (pakopinį) evakavimą ir turi išorinę konfigūraciją, užtikrinančią greitą ir patogią priežiūrą.

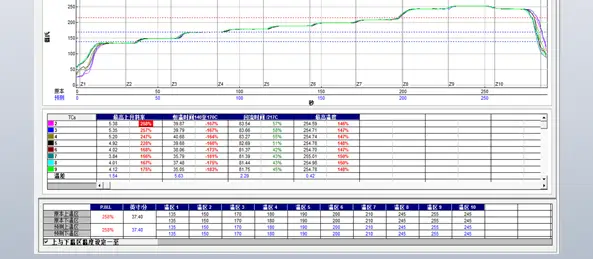

Puikus temperatūros vienodumas; atitinka bešvinio proceso reikalavimus, susijusius su dideliais šiluminės masės svyravimais

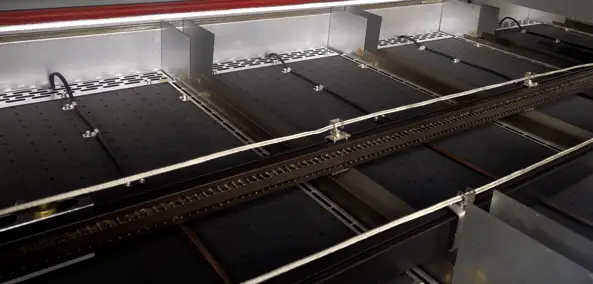

Naudoja naujovišką oro srauto ištaisymo plokštę, kad padidintų temperatūros vienodumą, sumažintų temperatūros pasiskirstymo nuokrypius ir sumažintų šilumos ir elektros energijos sąnaudas.

Aukšto tikslumo temperatūros valdymas ±1°C

Palaiko PCB paviršių kaitinančio oro srauto temperatūrą ±1°C ribose visose šildymo zonose.

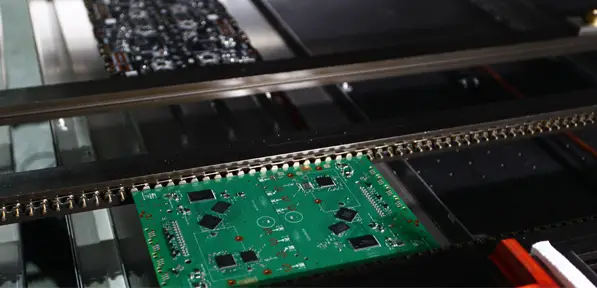

Dviejų bėgių sistema su sinchronizuotu judėjimu

Talpina įvairių dydžių lentas ir padidina gamybos pajėgumus.

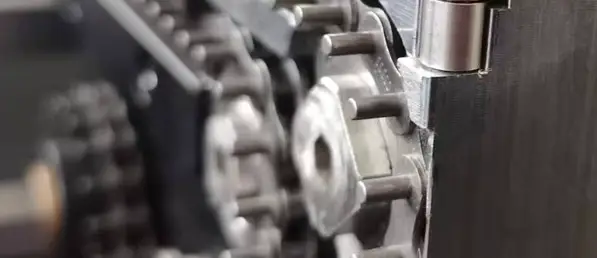

Konvejerio sistema

Naudojama naujoviška riedėjimo grandinė kartu su aktyvia mikro tepimo sistema, kad būtų pašalinta slydimo trintis tarp grandinės ir kreipiamojo bėgio. Tai sumažina agregato tempimo įtempį, užkertant kelią bėgių deformacijai, kartu aktyviai sutepant grandinę ir bėgį, kad atitiktų tepimo poreikius realiuoju laiku, taip užtikrinant transportavimo sistemos stabilumą ir ilgaamžiškumą.

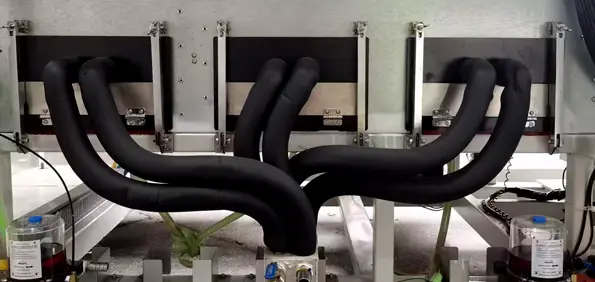

Aušinimo sistema, palaikanti nenutrūkstamą techninę priežiūrą

Modulinė konstrukcija leidžia greitai išardyti ir lengvai prižiūrėti, todėl galima atlikti techninę priežiūrą nesustabdant gamybos.

● Garintuvas turi naują nuimamo filtro ekrano dizainą su pailgintu priežiūros intervalu.

● Garintuvo filtro ekraną galima greitai nuimti, palengvinant priežiūrą nestabdant gamybos.

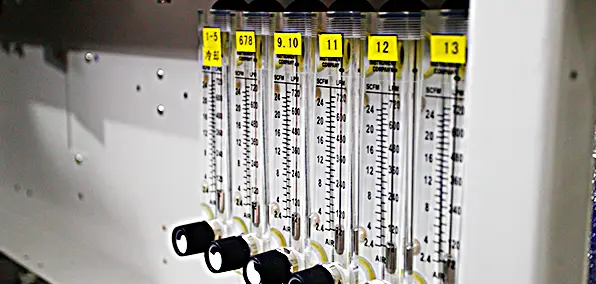

Azoto sistema

Pasiekia 500 ppm visose zonose (standartinis); Galima 100 ppm galimybė (pasirinktinai).
